免费追剧网站,天天做天天爱夜夜爽毛片,毛茸茸的撤尿,久久久久久国产精品网站

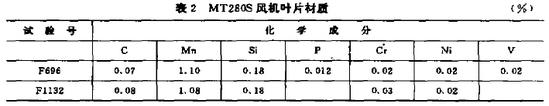

窯頭高溫風機葉片材質應能滿足高溫強度、剛度和較好的耐磨性、良好的焊接性能等綜合要求。其中MT280S高溫風機葉片材質如下表：

  如表該材質含碳量較低，含錳量較高，其它成分與普通材質相當。生產表面，這種材質不太適應窯頭高溫風機高粉塵的要求。通過曾試用16Mn鋼代替，仍不夠理想。

  經比較現采用奧氏體不銹鋼1Cr18Ni9Ti，其強度、硬度較高。由于該材質鉻的含量較高，在使用鉻鎢為主體的焊條堆焊耐磨層時，不會因稀釋而降低堆焊層硬度。另外，鋼中含有穩定化元素Ti，焊接時可提高母材和焊縫抗晶間腐蝕能力。它的缺點是導熱系數小，焊接時局部加熱可能使焊接接頭溫度分布不均勻，加上它的膨脹系數又大，這就使焊接部位產生較大的應力，增大發生熱裂紋的可能性。而焊接時隨和Cr的貧化也會使焊縫有產生晶間腐蝕的可能。盡管如此，它仍然是高溫風機比較適合的選用材料。

  使用實踐表明，高溫風機的使用壽命至少是16Mn鋼的兩倍。
