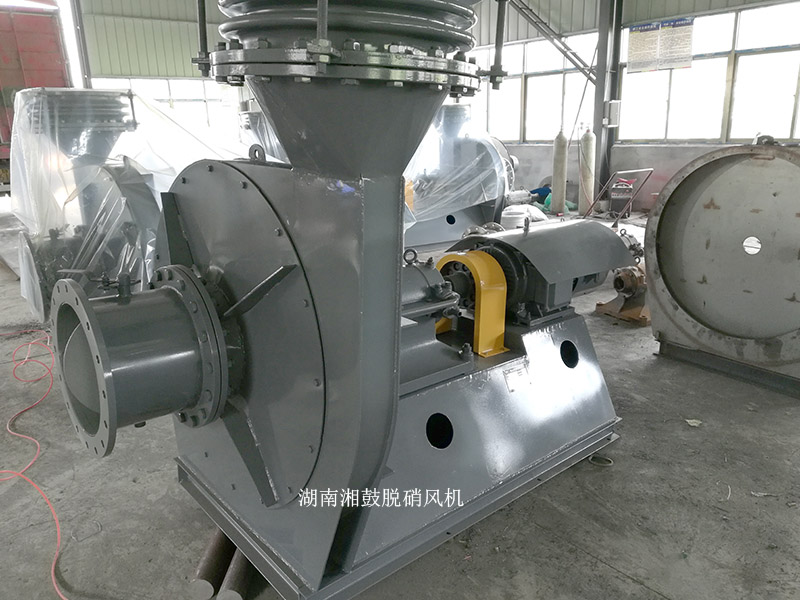

高溫稀釋風機的結構
風機由葉輪、機殼、進風口、傳動組等部件組成。
葉 輪：風機葉片為12片前向彎曲葉片，均勻相間地焊接于四圓弧型輪蓋與平板型輪盤之間，組成的流道帶有無葉擴壓器，葉輪擴壓器外緣最高圓周速度不超過140m/s。
葉輪經靜、動平衡校正，運轉平穩可靠。
機 殼：由普通鋼板焊接成蝸形殼整體。
進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
傳動組：由主軸、軸承箱、聯軸器等部件組成，主軸由優質鋼制成，軸承箱為整體結構，采用滾動軸承，滾動軸承用軸承潤滑脂潤滑。
脫硝就是將燃燒煙氣中去除氮氧化物的過程，以達到環保之目的。
脫硝稀釋風機的作用是鼓入大量自然空氣將氨氣稀釋到一定比例后噴入反應器管道，防止氨氣與空氣混合達到爆炸比例，從而避免造成危險。稀釋風機一般選用專用高壓離心風機，確保氨空氣稀釋比例不大于5%。
每臺機組設有至少兩臺稀釋風機，一運一備或二運一備，進行連鎖保護試驗，在鍋爐點火時期就將稀釋風機投入。
噴入鍋爐煙道的氨氣為空氣稀釋后的含5%左右氨氣的混合氣體，所選擇的風機滿足脫除煙氣中NOx大值的要求，并留有一定的余量，稀釋風機兩臺按一臺100%容量（一用一備）設置
稀釋風機采用離心式鼓風機，兩臺稀釋風機的容量能夠滿足一臺鍋爐脫除煙氣中NOx大值的要求，并能適應鍋爐從啟動至滿負荷下的正常運行的需要。每臺稀釋風機的裕度要求：風量裕度不低于10%，風壓裕度不低于20%。稀釋空氣流量測量裝置采用文丘里管裝置，該流量均通過變送器接入相應DCS上進行顯示。
每個SCR反應器各設一套完整的氨/煙氣混合系統，該系統能確保氨與空氣混合物噴入煙道后，在較短的距離內使煙氣中的氨與NOx能充分混合，即頂層催化劑上部煙氣中的氨與NOx均勻分布，且能大限度地適應鍋爐負荷的變化。噴氨裝置具備橫向和縱向的分區調節功能，為每一個區域的支管設手動調節蝶閥，并分別配置流量測量裝置。
進一步檢查系統，發現稀釋風機沒有入口閥門，只有出口閥門，且出口閥門長期處于不關閉狀態。正常情況，運行人員操作時，應先將出口閥門關閉，再啟動稀釋風機，而實際上由于這個出口閥門是手動門，且此手動門因實際位置太高經常無人操作，自在次調試時打開后，就再沒有關上過，所以出現在啟動稀釋風機時，風門未關，即帶負荷啟動，啟動瞬間電流達到額定電流的6～7倍，經4～5s后，才能恢復到額定電流以下
9-19脫硝稀釋風機是一款離心風機，材料為304,310S，430，不銹鋼 。工作原理和離心風機一樣，目前被廣泛用于輸送物料，其特點是屬于小流量、高風壓，抽風，送風效果好，目前市場上大部分生產廠家生產的有A式和D式兩種系列，A式是直接式電機傳動，D式是聯軸器傳動。
一般用于噴涂、電鍍、無線電、蓄電池、玻璃制造等行業的高壓強制通風抽風，也可廣泛用于輸送物料、輸送氣體。
使用條件
1、輸送的介質要求：輸送的介質應無腐蝕性、不易燃易爆、不含粘性物質、介質中所含塵土及硬質顆粒不大于100mg/m3。
2、介質溫度：一般不超過800℃（高不超過1000℃）材質：304不銹鋼
結構形式編輯
1、9-12脫硝稀釋風機為單吸入式，采用前彎型葉輪。
2、根據葉輪的旋轉方向不同，風機可制成右旋和左旋兩種旋向。從電機一端正視，葉輪順時針旋轉為右旋風機，以“右”表示；逆時針旋轉為左旋風機，以“左”表示。
3、9-12離心通風機的出風口角度可制作成0°、45°、90°、135°、180°、225°共6種角度。我公標準產品為0°、45°、90°三種，其余角度可根據用戶需要制作。
4、9-12脫硝稀釋風機的傳動方式為A/D兩種：
A式：電機直聯傳動，結構緊湊、維護簡單。機號3.5~6.3#采用此種傳動方式
D式：聯軸器傳動，結構形式為連體式：即把風機、傳動組和電機全部裝配在同一個剛性底座上，從而減小了客戶有安裝難度，極大的縮短現場安裝、調試的工期。7.1#及以上機號采用此用種傳動方式
